2024 · 86 km Forstwege
Kommunaler Forstbetrieb, Mittelhessen
Erfassung des gesamten Wegenetzes mit Zustand und Breite. Die Daten bilden die Grundlage für das Programm zur Wegeinstandsetzung der kommenden fünf Jahre.
S-03 · Gelände und Boden
Vermessung und Kartierung
Wir vermessen Flächen, Wege und Passpunkte mit GNSS/RTK und leiten aus LiDAR-Daten Gelände- und Oberflächenmodelle ab. Die Ergebnisse liegen im amtlichen Bezugssystem ETRS89/UTM vor.
Leistungsumfang
- GNSS/RTK mit Korrekturdienst, cm-genau
- Passpunkte für Befliegungen setzen und messen
- DGM und DOM aus LiDAR, 0,5 m Raster
- Lage- und Höhenbezug ETRS89/UTM, DHHN2016
Typische Einsätze
- Forstwege und Rückegassen erfassen
- Flächengrößen für Förderanträge belegen
- Höhenmodelle für Erosion und Abfluss
Ergebnisse
- Vektordaten als Shapefile und GeoPackage
- Höhenmodelle als GeoTIFF
- Karten als PDF im Wunschmaßstab
Methodik
So gehen wir bei dieser Leistung vor.
01Im Gelände messen wir mit GNSS-Empfängern im RTK-Verfahren und nutzen einen Korrekturdienst mit Anschluss an das amtliche Referenznetz. Jeder Punkt wird mindestens zweimal unabhängig und mit zeitlichem Abstand gemessen. Unter dichtem Kronendach, wo die Satellitengeometrie schlechter wird, verlängern wir die Messzeit oder ergänzen mit dem Tachymeter.

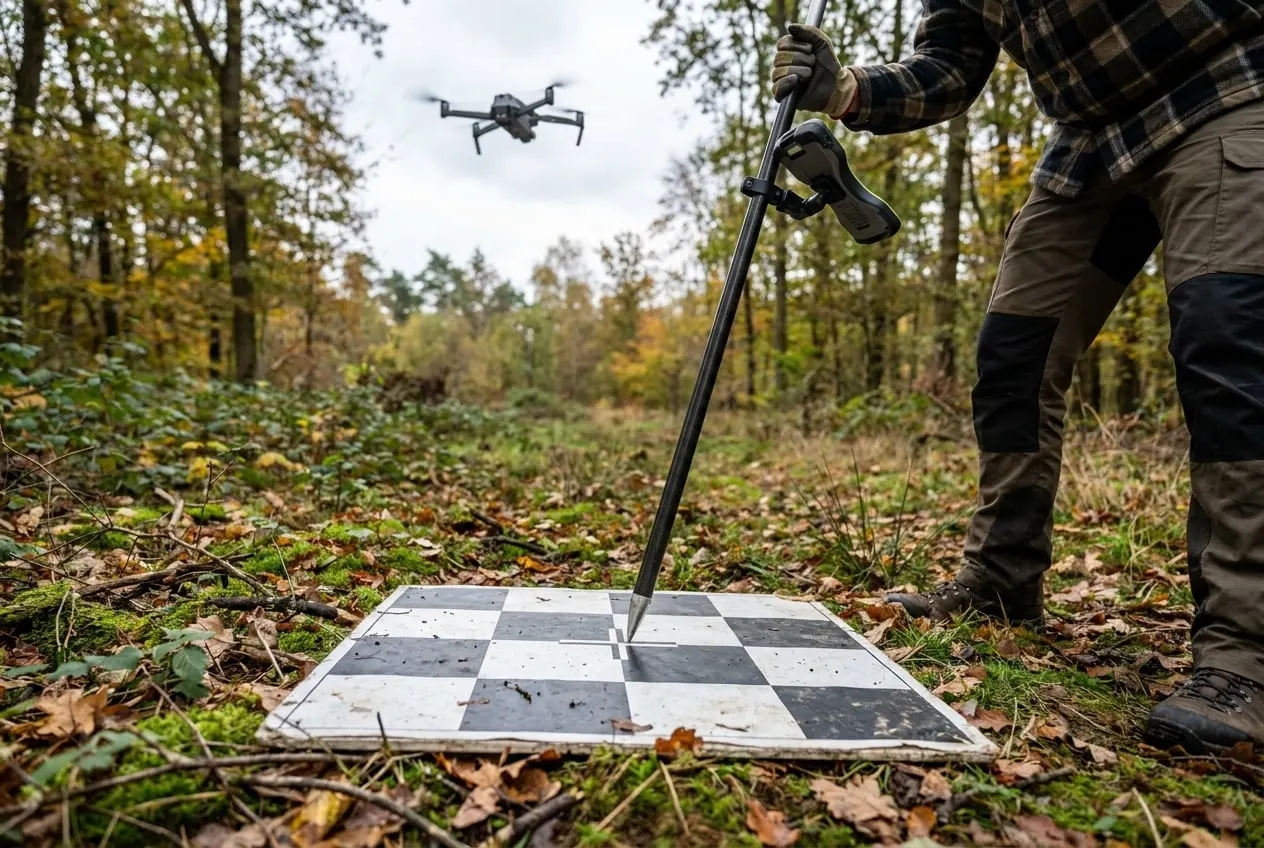

02Passpunkte für Befliegungen markieren wir mit kontrastreichen Tafeln, die aus der Luft eindeutig erkennbar sind. Wir verteilen sie über die gesamte Fläche und entlang der Ränder und halten einen Teil als unabhängige Kontrollpunkte zurück. Die Restabweichungen dieser Kontrollpunkte weisen wir im Bericht für Lage und Höhe getrennt aus.
03Gelände- und Oberflächenmodelle leiten wir aus der klassifizierten LiDAR-Punktwolke ab. Die Höhen beziehen sich auf das DHHN2016, die Lage auf ETRS89/UTM. Lukas Wendt verantwortet die Feldmessung, die Auswertung erfolgt im GIS-Team. Für Grenzfragen verweisen wir an öffentlich bestellte Vermessungsingenieure oder die Vermessungsverwaltung.
Qualität und Nachweise
- Doppelmessung jedes Punktes mit zeitlichem Abstand
- Unabhängige Kontrollpunkte mit ausgewiesener Restabweichung
- Regelmäßige Prüfung der GNSS-Empfänger auf einer Kontrollstrecke
- Qualitätsmanagement nach ISO 9001:2015, zertifiziert durch Nordax Cert
Rechtsgrundlagen und Genehmigungen
- §Vermessungsgesetze der Länder: Liegenschaftsvermessungen nur durch befugte Stellen
- §Bundesnaturschutzgesetz § 59, Betreten der freien Landschaft
- §Zustimmung des Flächeneigentümers zum Setzen von Passpunkten
Einsatz in Deutschland und der EU
Referenzen
2023 · 1.150 ha Geländemodell
Wasser- und Bodenverband, Nordthüringen
Geländemodell mit 0,5 m Raster für eine Abflussmodellierung. An drei Hängen wurden Erosionsrinnen lokalisiert und vermessen.
Auftraggeber nennen wir auf Wunsch der Auftraggeber nicht namentlich.
Häufige Fragen
Wie genau ist eine RTK-Vermessung?
Im offenen Gelände 1 bis 3 cm in der Lage. Unter dichtem Kronendach verschlechtert sich der Empfang; dort messen wir länger oder ergänzen mit Tachymeter.
Ersetzt die Vermessung eine amtliche Katastervermessung?
Nein. Grenzfeststellungen dürfen nur Vermessungsstellen mit hoheitlicher Befugnis durchführen. Unsere Daten dienen der Planung, Dokumentation und Auswertung.
Was ist ein digitales Geländemodell?
Ein DGM bildet die Erdoberfläche ohne Bewuchs und Gebäude ab. Im Wald berechnen wir es aus den Bodenpunkten der LiDAR-Punktwolke.
Verwandte Leistungen
Anfrage zu dieser Leistung
Nennen Sie uns Fläche, Lage und Zeitraum. Sie erhalten innerhalb von zwei Werktagen eine Einschätzung.
